产品概述
PZ30配电箱是一种终端组合电器配电箱，适用于各类民用住宅，高层建筑宾馆大厦，商场医院，工矿企业等建筑场合。符合GB7251.3-2006《低压成套开关设备和控制设备》标准。

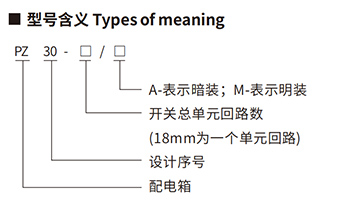

型号及特点
技术参数
● 额定工作电压 AC380V或AC220V
● 最大额定工作电流 100A
● 额定绝缘电压 500V
● 频率 50Hz
● 防护等级 IP30
● 短时耐受电流 6KA

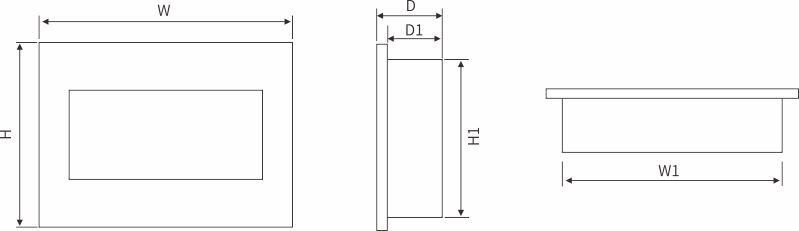

外形尺寸
|
序号 No. |
名称 Description |
型号 Type |
暗装面板尺寸(mm) Size offlush mounted panel |
暗装箱体尺寸、明装外形尺寸(mm) Size offlush mounted box, sizeof suspension mounted type |
|||
| H | w | H1 | W1 | D | |||
| 1 |
4回路配电箱暗装（明装） 4 circuits mounted units |
PZ30-4A/M | 170 | 175 | 150 | 145 | 90 |
| 2 |
6回路配电箱暗装（明装） 6 circuits mounted units |
PZ30-6A/M | 225 | 210 | 185 | 200 | 90 |
| 3 |
8回路配电箱暗装（明装） 8 circuits mounted units |
PZ30-8A/M | 225 | 245 | 220 | 200 | 90 |
| 4 | 10回路配电箱暗装（明装） 10 c,rcu,ts mounted units | PZ30-10A/M | 285 | 285 | 260 | 260 | 90 |
| 5 |
12回路配电箱暗装（明装） 12 c,rcu,ts mounted units |
PZ30-12A/M | 285 | 320 | 295 | 260 | 90 |
| 6 | 15回路配电箱暗装（明装） 15 circuits mounted units | PZ30-15A/M | 285 | 375 | 350 | 260 | 90 |
| 7 | 18回路配电箱暗装（明装） 18 c1rcu1ts mounted units | PZ30-18A/M | 285 | 425 | 400 | 260 | 90 |
| 8 |
单排20回路配电箱暗装（明装） Single-row 20 c1rcu1ts mounted units |
PZ30-20A/M | 285 | 465 | 440 | 260 | 90 |
| 9 |
双排20回路配电箱暗装（明装） Double-row 20c1「cu1ts mounted units |
PZ30-20A/M | 485 | 285 | 260 | 460 | 90 |
| 10 |
双排24回路配电箱暗装（明装） Double-row 24 c1「cu1ts mounted units |
PZ30-24A/M | 485 | 320 | 295 | 460 | 90 |
| 11 |
双排30回路配电箱暗装（明装） Double-row 30c1rcu1ts mounted units |
PZ30-30A/M | 485 | 375 | 350 | 460 | 90 |
| 12 |
双排36回路配电箱暗装（明装） Double-row 36c,rcu,ts mounted un,ts |
PZ30-36A/M | 485 | 425 | 400 | 460 | 90 |
| 13 |
三排45回路配电箱暗装（明装） Three-row 45 c,rcu,ts mounted units |
PZ30-45A/M | 690 | 375 | 350 | 665 | 90 |
