产品概述

XL-21(G)X型低压封闭式动力柜，适用于发电厂及工矿企业交流电压500V及以下的三相三线、三相四线、三相五线制系统。作动力照明配电之用。XL-21(G)型低压动力柜，具有配电方案灵活、组合方便、实用性强、结构新颖等特点。本产品符合GB7251.12-2013《低压成套开关设备和控制设备》,IEC60439-2:2011《低压成套开关设备和控制设备》等标准的要求。

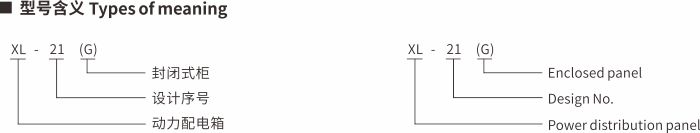

型号及特点

结构特点 Structuralcharacteristics
● 辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能，接触器可采用 直流保护。
● 受电主开关具有瞬间拖扣和热磁拖扣保护可选，为与下一级主开关配合，取消瞬间保护，避免了越级跳闸，并具有自投、手动操作和自动切换功能。
● 馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保护。
● 电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。
● 受电电路装有电流表、电压表。

技术参数

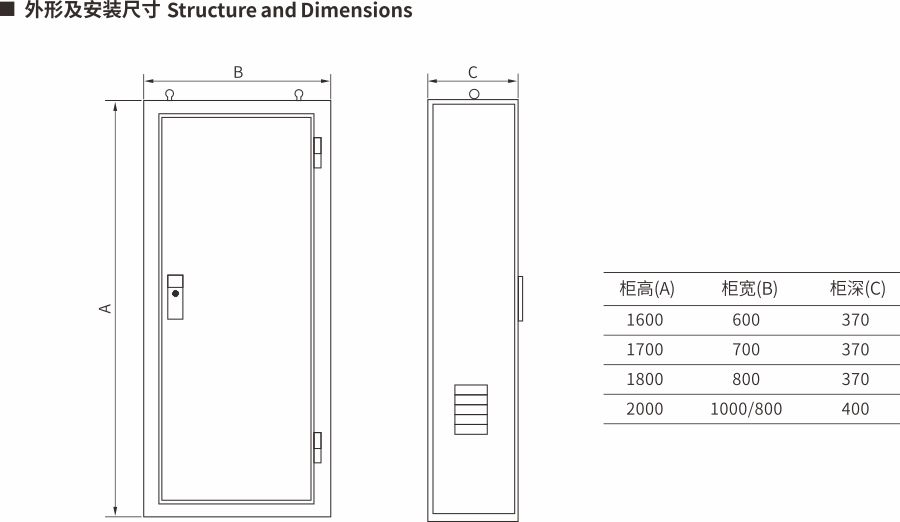

外形尺寸
