产品中心

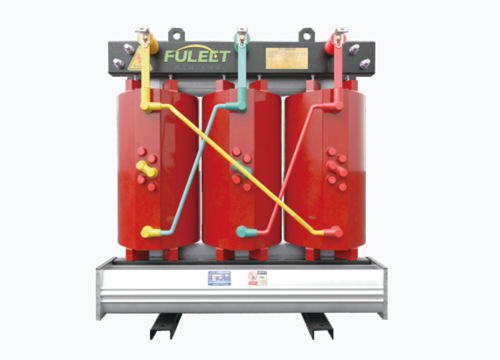

SC(B)□-□/□系列树脂绝缘干式变压器

树脂绝缘干式变压器是我公司引进国外先进技术，自主开发了SC10、SCB13系列以及SC11、SCB18系列带填料薄绝缘干式变压器，由于线圈被环氧树脂包封，所以难燃，防火、防爆、免维护，无污染，体积小，可直接安装在负荷中心。同时科学合理的设计和浇注工艺，使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能...

我要询价

产品概述
型号及特点
技术参数
外形尺寸

产品概述

树脂绝缘干式变压器是我公司引进国外先进技术，自主开发了SC10、SCB13系列以及SC11、SCB18系列带填料薄绝缘干式变压器，由于线圈被环氧树脂包封，所以难燃，防火、防爆、免维护，无污染，体积小，可直接安装在负荷中心。同时科学合理的设计和浇注工艺，使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳匣以及黑匣子功能，并通过RS485串行接口与计算机相连，可以集中监视和控制。

由于我公司干式变压器具有以上特点，因此广泛应用于输变电系统，如宾馆饭店，机场，高层建筑，商业中心，住宅小区等重要场所，以及地铁，冶炼，电厂，轮船，海洋钻井平台等环境恶劣场所。

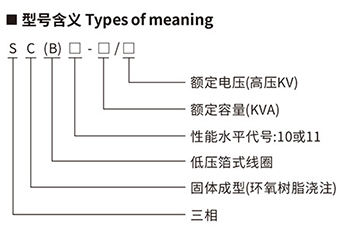

型号及特点

性能技术指标

产品标准：GB/T 10228-2015, GB 1094.11-2007, GB 20052-2020
额定高压：10(11,10.5, 6.6, 6.3, 6)kV
额定低压：0.4kV
联结组别：Dyn11或Yyn0
高压分接范围：±5%或±2x2.5%
绝缘水平：LI75AC35/LI0AC5
频率：50Hz

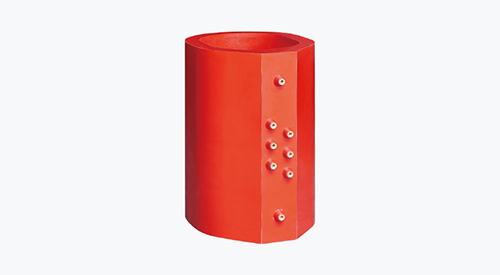

高压绕组

高压绕组用带填料环氧树脂真空浇注，局放量小，线圈电气强度高，绕组内外壁用玻璃纤维网格板增强，增加了线圈的机械强度，提高了产品抗突发短路的能力，线圈永不开裂。

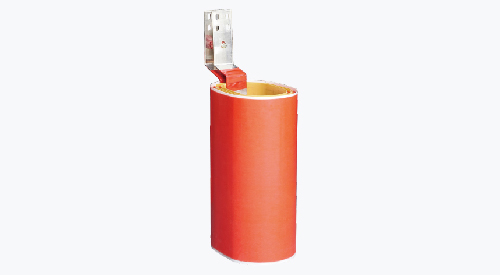

低压绕组

低压绕组采用箔式结构，解决了用线绕时轴向螺旋角问题，使安匝更平衡，同时线圈采用轴向冷却风道，增强了散热能力，绕组层间采用了DMD环氧树脂预浸布，整体固化成形。

铁芯

铁芯选用进口优质冷扎硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁芯噪声，夹件和紧固件经特殊表面处理，使产品外观质量有了进一步提高。

温控系统和风冷系统

采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

保护外壳和出线母排

保护外壳对变压器作进一步的安全保护，防护等级有IP20、IP23等，外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。
低压出线标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

技术参数

变压器型号Transformer model				SC(B)13		SC(B)14		SC(B)18		空载电流 (%) No-Loa current	噪声水平声功率/ 声压级 dB Noise
额定电量 Rated capacity	短路咀抗 Short Imcipercudaintce	高压分接线范围 High- Voltage	低压电压 Low- Voltage	空载损耗 No-load Dissipation	负载损耗 Load Dissipation	空载损耗 No-load Dissipation	负载损耗 Load Dissipation	空载损耗 No-load Dissipation	负载损耗 Load Dissipation
kVA	％	％	kV	w	155°C(F) (l20°C)	w	155°C(F) (120°C)	w	155°C(F) (120°()
30	4%	±2X2.5%	0.4	135	710	130	640	105	640	2	61/49
50				195	1000	185	900	155	900	2	61/49
80				265	1380	250	1240	210	1240	1.8	63/50
100				290	1570	270	1415	230	1415	1.5	63/50
125				340	1850	320	1665	270	1665	1.4	64/51
160				385	2130	365	1915	310	1915	1.3	64/51
200				445	2530	420	2275	360	2275	1.1	65/52
250				515	2760	490	2485	415	2485	1.05	65/52
315				635	3470	600	3125	510	3125	1	68/54
400				705	3990	665	3590	570	3590	1	68/54
500				835	4880	790	4390	670	4390	1	68/55
630				965	5880	910	5290	775	5290	0.85	69/56
630	6%			935	5960	885	5365	750	5365	0.85	69/56
800				1090	6960	1035	6265	875	6265	0.85	70/56
1000				1270	8130	1205	7315	1020	7315	0.85	70/56
1250				1500	9690	1420	8720	1205	8720	0.85	72/58
1600				1760	11730	1665	10555	1415	10555	0.85	73/59
2000				2190	14450	2075	13005	1760	13005	0.7	75/60
2500				2590	17170	2450	15445	2080	15445	0.6	76/61

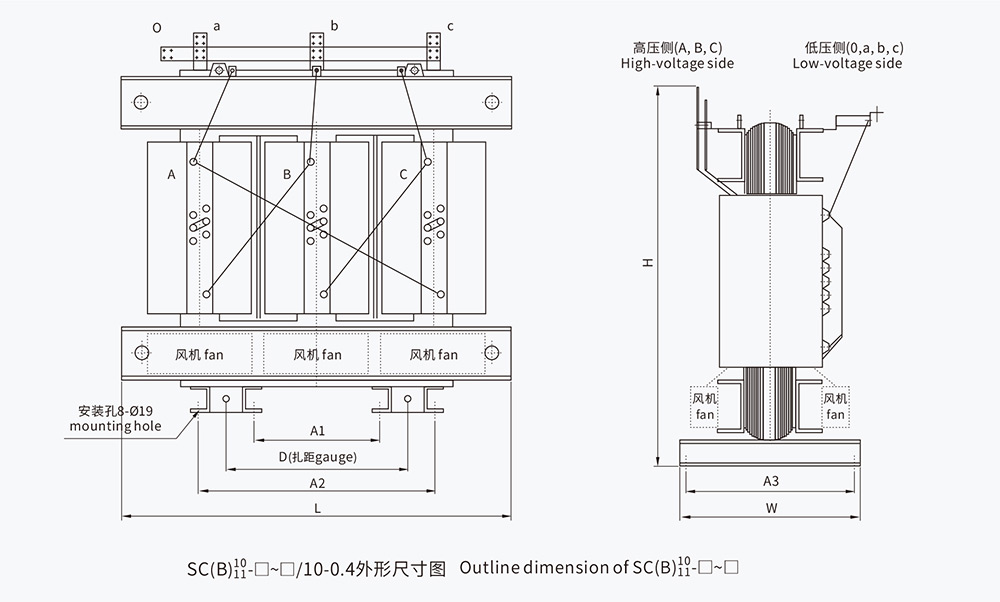

外形尺寸

额定容量(KVA) Rated capacity	L	W	H	D	A1	A2	A3
30	660	450	630	400	440	440	400
50	660	450	680	400	400	400	400
80	870	450	820	550	550	550	400
100	900	600	840	550	550	550	550
125	920	600	870	550	550	550	550
160	1050	710	900	660	660	660	660
200	1060	710	950	660	660	660	660
250	1060	710	1030	660	660	660	660
315	1060	710	1030	660	660	660	660
400	1100	710	1080	660	660	660	660
500	1120	750	1160	700	657	700	700
630	1280	820	1120	820	820	770	770
800	1320	870	1160	820	820	820	820
1000	1370	870	1230	820	820	820	820
1250	1400	870	1290	820	820	820	820
1600	1520	870	1305	820	820	820	820
2000	1540	870	1390	820	820	820	820
2500	1580	950	1530	820	820	820	900

*注：以上尺寸如有变化，以实际产品为准。

■SC(B)10-□/□系列树脂绝缘干式变压器保护外壳外形尺寸

额定容量(KVA) Rated capacity	L	W	H	D	e	f	g	h
30	900	850	1050	400	470	480	320	195
50	900	850	1100	400	520	530	335	195
80	1150	1000	1250	550	610	630	305	185
100	1200	1000	1200	550	620	645	315	195
125	1200	1000	1200	550	650	685	321	198
160	1300	1150	1350	660	625	645	385	238
200	1300	1150	1400	660	675	690	395	238
250	1300	1150	1450	660	755	760	405	243
315	1350	1150	1550	660	740	750	390	254
400	1400	1150	1550	660	720	740	400	260
500	1400	1150	1700	660	800	820	425	290
630	1600	1250	1550	820	730	750	415	290
800	1600	1250	1600	820	840	860	440	306
1000	1650	1300	1650	820	850	870	460	322
1250	1700	1300	1700	820	880	900	470	315
1600	1800	1350	1850	820	900	920	465	336
2000	1850	1350	1900	820	920	940	475	347
2500	1900	1400	2200	820	1150	1180	500	350

*注：以上尺寸如有变化，以实际产品为准。
